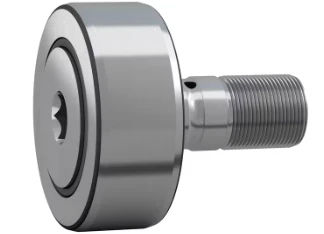

NUKR 52 A - Pengikut Cam (Rol Track Tipe Pejantan)

Deskripsi bantalan

NUKR 52 A - Pengikut Cam dengan fitur penyegelan dan pelumasan ulang integral; Umur panjang; Mudah dipasang. Diameter luar: 52 mm;
Diameter attachment:20 mm;Panjang total:66 mm.Berat:0.45 kg;C: 29,7 kN;C0:36 kN.

Aplikasi
Pengikut cam juga dapat menahan beban yang lebih tinggi, dan juga dapat menahan tekanan beban yang disebabkan oleh benturan eksternal. Namun, struktur produk ini lebih kompak dan beragam, serta akurasi putaran selama pengoperasian relatif tinggi. Dalam proses produksi perusahaan modern, ini banyak digunakan di berbagai industri, seperti peralatan mesin, penggerak cam metalurgi, sistem konveyor, dan industri lainnya.

Fitur
Kapasitas pembawa beban radial yang tinggi

Mengakomodasi beban aksial yang relatif berat karena miring atau miring

Umur panjang

Mudah dipasang

Disegel untuk meningkatkan keandalan, dengan fitur pelumasan ulang

Parameter bantalan

Dimensi & Spesifikasi Teknis
Pola	NUKR 52 A
Seri	Pengikut Cam (Rol Track Tipe Pejantan)
D-Diameter luar	52 milimeter
d-Diameter lampiran	20 mm
B-Panjang total	66 mm
Cincin luar C-Lebar	24 mm
B1-Panjang shank pada stud	40,5 mm
B2-Jarak lubang pelumasan ke ring flensa	9 mm
C1-Jarak ring luar muka ke washer samping muka	0,8 mm
d1-Flensa cincin diameter luar	31 mm
tiang G-Thread	M 20x1.5
G1-Panjang utas	21 mm
Diameter M-Seat untuk aksesori pelumasan	6 mm
M1-Diameter lubang pelumasan (batang)	4 mm
SW-Lebar melintasi flat	10 mm
r1,2-Dimensi chamfer	min.1 mm
Peringkat beban dinamis dasar	29,7 kN
Peringkat beban statis dasar	36 kN
Batas beban kelelahan	4,25 kN
Beban radial dinamis maksimum	maks.18 kN
Beban radial statis maksimum	maks.25,5 kN
Membatasi kecepatan	3 200 r/mnt
Berat	0,45 kg

gudang dan Gambar Pengiriman

product-1280-1280

Di bawah rol Cam juga tersedia dalam stok

Penamaan	Dimensi utama			Peringkat beban dasar		Batas beban kelelahan	Beban radial maksimum
				dinamis	statis		dinamis	statis
	D[mm]	D[MM]	B[mm]	C[kn]	C0[kN]	Pu[kn]	Frmax.[kn]	F0rmaks.[kN]
305800 C-2Z	32	10	14	6.76	3.6	0.153	4.4	6.3
361200 R	32	10	9	4.68	2.04	0.085	3.45	5
305701 C-2RS1	35	12	15.9	9.04	4.56	0.193	3.8	5.4
305701 C-2Z	35	12	15.9	9.04	4.56	0.193	3.8	5.4
305801 C-2Z	35	12	15.9	9.04	4.56	0.193	3.8	5.4
361201 R	35	12	10	6.24	2.6	0.11	3.35	4.75
305702 C-2Z	40	15	15.9	10.1	5.5	0.263	5.85	8.5
305802 C-2Z	40	15	15.9	10.1	5.5	0.263	5.85	8.5
361202 R	40	15	11	7.02	3.2	0.137	5.1	7.35
305703 C-2Z	47	17	17.5	13	7.35	0.315	9.3	13.4
305803 C-2Z	47	17	17.5	13	7.35	0.315	9.3	13.4
361203 R	47	17	12	8.84	4.25	0.18	8.15	11.6
305704 C-2Z	52	20	20.6	16.5	9.5	0.4	8.3	12
305804 C-2RS1	52	20	20.6	16.5	9.5	0.4	8.3	12
305804 C-2Z	52	20	20.6	16.5	9.5	0.4	8.3	12
361204 R	52	20	14	11.4	5.5	0.232	7.5	10.6
305705 C-2Z	62	25	20.6	18.6	11.8	0.5	15.3	21.6
305805 C-2RS1	62	25	20.6	18.6	11.8	0.5	15.3	21.6
305805 C-2Z	62	25	20.6	18.6	11.8	0.5	15.3	21.6
361205 R	62	25	15	13	6.8	0.29	12.9	18.6
305706 C-2Z	72	30	23.8	25.1	16.3	0.695	17	24
305806 C-2RS1	72	30	23.8	25.1	16.3	0.695	17	24
305806 C-2Z	72	30	23.8	25.1	16.3	0.695	17	24
361206 R	72	30	16	17.4	9.5	0.4	14.6	20.8
305707 C-2Z	80	35	27	31.9	20.4	0.865	15.6	22.4
305807 C-2Z	80	35	27	31.9	20.4	0.865	15.6	22.4
361207 R	80	35	17	22.1	11.8	0.5	12.9	18.3
